Quins són els principals tipus de plaques de circuits PCB
Jan 18, 2022
Actualment hi ha dos criteris per classificar els PCB, un és el nombre de capes i l'altre és la duresa.
Classificat pel nombre de capes de làmina de coure:
Pcb es pot dividir en plaques d'una sola cara, de doble cara i multicapa. En general, els taulers multicapa són taulers de 4 capes o 6 capes, i algunes plaques complexes poden tenir dotzenes de capes.
Pcb d'una sola cara és el PCB més bàsic. Com el seu nom indica, els seus cables es concentren en un costat, mentre que les parts estan a l'altre costat, però, les parts SMT estaran al mateix costat amb els cables. Com que la placa d'una sola cara està limitada per l'àrea en disseny, la major part d'això només es pot utilitzar per a circuits senzills. Els primers productes electrònics o productes electrònics tradicionals amb menys canvis són principalment amb tauler d'una sola cara.
El tauler de doble cara té cables tant a les capes superior com inferior, i es connecten a través de forats. Per tant, el tauler de doble cara de la mateixa mida tindrà el doble de l'àrea de disseny de filferro que el tauler d'una sola cara. El que va resoldre el problema de l'excés d'interferència electromagnètica causada per l'entrellaçament de cables en el panell d'un sol costat, de manera que és adequat per a un disseny i aplicació de circuits més complexos.

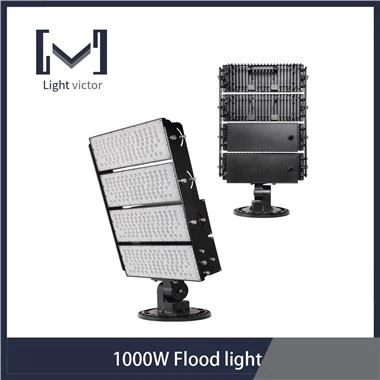

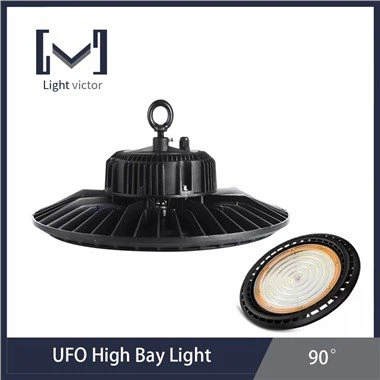

Les llums industrials LED són principalment amb boad d'una sola cara per raons de cost i els productes d'il·luminació LED són amb circuit relativament senzill.
Les plaques multicapa són taulers d'una sola i doble cara que s'utilitzen junts per augmentar l'àrea de cablejat. Normalment, s'utilitzen dues plaques de doble capa com a tauler interior, a continuació, s'utilitzen dues plaques d'una sola capa al costat exterior i, a continuació, es forma una placa multicapa de quatre capes combinant-se amb un sistema de posicionament i un material d'unió aïllant.
Classificats segons duresa:
Es pot dividir en PCB rígid, PCB flexible i PCB rígid-flex.
El gruix de la placa de circuit rígid sol oscil·lar entre 0,2 mm i 2,0 mm
El gruix de la placa de circuit flexible sol ser de 0,2 mm i s'espessiu allà on s'ha de soldar. L'aparició de plaques de circuit flexible es deu principalment a l'espai limitat del mecanisme, ja que necessita utilitzar un PCB corbable per satisfer els requisits d'espai. Els materials de placa de circuit flexible són principalment pel·lícula de polièster, pel·lícula de poliimida i pel·lícula fluorada de propilè d'etilè, etc.;
El PCB rígid-flex és una placa de circuit amb característiques FPC i característiques de PCB, que està feta de placa de circuit flexible i placa de circuit rígid manejat sota premsat i altres processos.
